Напольная акустика Fyne Audio Vintage Classic VIII (Шотландия)

С Fyne Audio Classic VIII начинается линейка напольных акустических систем серий Vintage и Classic. В корпусе классических пропорций — более широком, чем глубоком — размещен один соосный точечный НЧ/ВЧ-громкоговоритель IsoFlare, благодаря которому весь спектр звуковых частот излучается фактически из одной точки. Это делает стереокартину более объемной и устойчивой к положению АС и слушательского места.

Classic VIII меньше по габаритам чем другие напольные акустические системы серии Classic (XII и X) и могут использоваться в относительно небольших помещениях. Производитель рекомендует расстояние между правой и левой в АС в пределах от 1,5 до 4.5 метров.

Высокая, тонкая и элегантная модель Vintage Classic VIII создана на основе версии SM и имеет более крупный напольный корпус, обеспечивающий более полное, насыщенное и увлекательное звучание. Как и подобает серии Vintage Classic, модель VIII выполнена в прямоугольном корпусе с богатыми панелями из орехового шпона и поразительными деталями перегородки, включая анодированную золотую отделку и аналоговые ручки управления, расположенные на специальной панели с графиками частотных характеристик. Используя 200-мм (8″) Vintage Classic IsoFlare с роликовым подвесом FyneFlute и проверенный 25-мм компрессионный твитер с магниевым куполом, этот роскошный ретро-дизайн интегрирует систему портации BassTrax меньшего форм-фактора для обеспечения феноменального баса из относительно компактного корпуса. Отделанная тканевой решеткой Vintage Classic, модель VIII органично впишется в любую комнату.

Модели Vintage Classic обладают очень высокой чувствительностью, что позволяет им прекрасно работать с ламповыми усилителями.

Характеристики напольной акустики Fyne Audio Vintage Classic VIII

• Тип системы 2-полосная, нисходящий порт, двойной резонатор, диффузор BassTrax Tractrix
• Рекомендуемая мощность усилителя (Ватт RMS) 30 – 200
• Пиковая мощность (Ватт) 400
• Непрерывная мощность (Ватт RMS) 100
• Чувствительность (2,83 Вольт @ 1 м) 91 дБ
• Номинальный импеданс 8 Ом
• Частотная характеристика (-6 дБ в помещении) 30 Гц – 34 кГц
• Динамик 1 x 200 мм IsoFlare, диффузор из многоволокна для низких и средних частот, подвес FyneFlute с 25 мм компрессионным твитером с магниевым куполом, ферритовая магнитная система. Обработанный крио-лайт.
• Частота кроссовера 1,8 кГц
• Тип кроссовера Двухпроводной пассивный с низкими потерями, низкие частоты 2-го порядка, высокие частоты 1-го порядка
• Регулировки системы Энергия высоких частот (1,8 кГц – 26 кГц) +/- 3 дБ, Присутствие (2,5 кГц – 5,0 кГц) +/- 3 дБ
• Размеры – ВхШхД 873 x 380 x 300 мм (34.4 x 15.0 x 11.8″)
• Вес – каждая 29,1 кг
• Отделка – орех
• Конструкция корпуса – ДВП высокой плотности, облицованная ореховым шпоном, с обширным внутренним армированием

 НЧ/ВЧ-динамик IsoFlare диаметром 200 мм

При первом взгляде на динамик IsoFlare на передней панели Classic VIII обращает на себя внимание низкочастотный бумажный диффузор диаметром 200 мм (8 дюймов) с необычным рисунком тангенциального резинового подвеса FyneFlute.

Если присмотреться, однако, в центре его вместо пылезащитного колпачка можно заметить металлическую трубку, в горле которой установлен вкладыш-концентратор звуковой волны. И действительно, в керне магнитной системы НЧ-динамика просверлено отверстие, а за фазовыравнивающим вкладышем спрятан ВЧ-динамик с 25-миллиметровым металлическим куполом из магниевого сплава. Отверстие в керне имеет специальный профиль для согласования акустической нагрузки верхних частот, вкладыш в нем служит для повышения равномерности звукового излучения в пространстве, а низкочастотный диффузор еще и подрабатывает рупором. Эту хитрую конструкцию уже много лет применяет главный инженер Fyne Audio, доктор технических наук Пол Миллз.

Достоинства такого динамика очевидны и владельцы акустических систем Fyne Audio серий 500, 700 и F1 уже смогли их оценить. Изотропический, то есть однородный характер точечного излучения воспринимается нашим слухом как самый натуральный и неискаженный звук — тот, который мы привыкли слышать в живой музыке. Теперь, перейдя на классические широкие корпуса в новых мониторах Classic инженеры Fyne Audio используют новые возможности НЧ-оформления таких динамиков, расширяя диапазон басов и улучшая адаптацию к акустическим условиям помещения.

Секционированный корпус Classic

С виду обычный, прямоугольный корпус Classic VIII  конструктивно сложен и содержит ряд оригинальных и эффективных технических решений, направленных на борьбу с вибрациями и улучшение воспроизведения басов. Внутри корпуса расположены две акустически связанные секции, образующие хитрое НЧ-оформление фазонверторного типа. Выходное отверстие верхней секции направлено на сферический рассекатель BassTrax в центре нижней секции. За счет того, что рассекатель на всех частотах встречает фронт волны под углом 90°, на нем низкочастотная плоская волна превращается в сферическую и уходит в помещение через отверстия в дне корпуса. Звуковая энергия низких частот таким образом возбуждает комнату равномерно, снижая влияние от местоположения АС относительно стен или мебели. Внутри корпус из ДВП переменной плотности упрочнен стяжками и распорками, акустически обработан набором поглотителей. Снаружи отделан натуральным шпоном.

В комплекте опорные шипы (2 х 4 шт.) и защитные диски под них для паркетного пола. Фиксирующая гайка гайка позволяет удобно регулировать высоту шипов для выставления горизонтальности расположения корпуса.

Коррекция СЧ и ВЧ регуляторами на передней панели

С помощью простой аналоговой схемы частотные характеристики Classic VIII можно аккуратно изменять под пользовательское восприятие. Подъем или спад уровня ВЧ поможет компенсировать недостатки акустической обработки помещения, а «эффект присутствия» на средних частотах (презенс) станет своеобразной фокусировкой на вокальную область в звуковой сцене, воздействуя на объем панорамы и положение виртуальных источников звука в ней.

Регулировка уровня высоких частот дает возможность получить небольшой спад/подъем верхних частот типа «полка». Она действует в диапазоне 750 — 26 000 Гц в пределах ±3 дБ  и ее плавно вращающаяся ручка расположена на задней панели корпуса АС:

Регулятор участка средних частот, повышающий/понижающий эффект близости вокалиста в звуковой панораме («презенс»), действует на АЧХ звукового давления в комнате в диапазоне от 2500 до 5000 Гц в пределах ±3 дБ:

Особенности подключения к усилителю и разделительные фильтры

​​​​​

Разделительные фильтры Classic VIII содержат минимальное количество элементов — при этом все целевые инженерные  характеристики достигнуты путем тщательной компьютерной оптимизации и экспертных прослушиваний. В фильтре ВЧ  второго порядка для согласования импеданса нагрузки перед ВЧ-динамиком включен автотрансформатор. Современные высококачественные радиодетали точного номинала и с малыми потерями, включая катушки индуктивности с многослойными сердечниками, пленочные безындукционные резисторы, полипропиленовые конденсаторы закреплены на плите из ДВП механически, навесной монтаж сделан специализированным медным проводом. Печатная плата не используется намеренно, чтобы избежать потерь в тонких проводниках.

Криогенная обработка CryoLite снимает внутренние механические напряжения в металлических элементах и пайках собранного фильтра и снижает вредные неоднородности проводника на пути электрического сигнала.

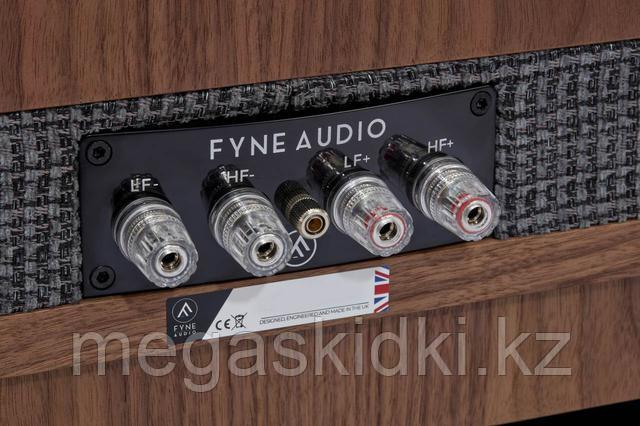

На задней панели находятся две пары входных клемм для подключения к усилителю и клеммой заземления. Внутри колонки провод заземления соединен с металлическим диффузородержателем динамика IsoFlare. Такое заземление защищает усилитель от возврата подхваченных соединительным кабелем радиопомех. Подключите к клемме заземления на АС отдельный кабель к корпусу усилителя или экран кабеля от усилителя к АС.

Тканевые защитные сетки

Обтянутые акустически прозрачной тканью защитные решетки предохраняют динамик и органы регулировки АЧХ от пыли и других воздействий. Классическое плетение «твид» в ретро-стиле связывает ткань с эстетикой классических радиол и акустических систем 60-х и 70-х годов прошлого века. Мы рекомендуем надевать сетки в случае длительного неиспользования Classic VIII, и снимать при прослушивании. Магнитное незаметное крепление имеется как на передней панели АС, так и на задней, поэтому хранить защитные сетки при прослушивании удобно, примагнитив их на заднюю панель.
