Стереоусилитель ламповый Qualiton X200 (Венгрия)

Qualiton X200 - интегральный ламповый усилитель мощностью 2 x 100 Вт от венгерской компании Audio Hungary. Qualiton X200 предназначен для энтузиастов аналогового звучания, которым требуется сочетание высокоэффективного лампового усилителя мощности и универсального предусилителя, а также сложных технических деталей, встроенных в единое шасси. Таким образом достигается идеальное согласование - как в звуковом, так и в техническом отношении - между основными секциями обработки сигнала.

Наиболее важным аспектом процесса проектирования было удовлетворение максимально широкого круга потребностей пользователей при компактных размерах. Все внутренние схемы были разработаны с нуля, избегая обычных клише, чтобы создать универсальную модель. Qualiton X200 можно использовать как отдельный предусилитель, как интегрированный усилитель мощности, как автономный усилитель мощности с прямыми входами или как усилитель для наушников, но возможны и другие конфигурации.

Особенности усилителя Qualiton X200:

• Интегральный ламповый усилитель (возможность работы предусилителем)
• Мощность 2 х 100 Вт.
• Фонокорректор ММ
• Разъем для наушников
• Тороидальные трансформаторы с индивидуальной обмоткой на заводе Qualiton.
• 4 линейных входа.
• MM Phono вход.
• Прямые входы RCA и XLR.
• Линейный выход.
• Выход эквалайзера.
• Выход на сабвуфер.
• Усилитель для наушников.
• Регуляторы тембра.
• Дистанционное управление (громкость и отключение звука).
• Лампы 4 x KT120 с возможностью использования KT150 или KT170.
  2 х 6922
  2 х 12AX7
• Автоматическая система контроля смещения.
• Разработано и изготовлено в Венгрии.

Коммутационный арсенал интегрального усилителя Qualiton X200, наряду с набором несимметричных линейных входов на разъемах RCA, включает один балансный вход на разъемах XLR и вход фонокорректора. Также в наличии сквозной вход усилителя мощности. Есть здесь и выход с предварительного усилителя и даже выход для подключения активного сабвуфера. X200 готов работать с акустикой сопротивлением 8 и даже 4 Ом.

Силовые лампы серии KT

Qualiton X200 оснащен входными лампами 12AX7 и драйверными лампами 6922. Силовой блок усилителя специально разработан для ламп серии KT, известных своей высокой мощностью, низким уровнем искажений и волшебным характером звучания. Это создаёт идеальную основу для нашего усилителя, дополненную нашими фирменными выходными трансформаторами, обеспечивающими превосходные характеристики на низких и высоких частотах. В этом устройстве установлены силовые тетроды KT120, но усилитель совместим и с KT88, KT90, KT120, KT150 и KT170. Как и в остальной части X200, регулировка смещения проста и понятна с помощью простой в использовании системы смещения лампы усилителя мощности, основанной на визуальной обратной связи. Балансная схема позволила снизить уровень собственных шумов.

Индивидуальный выходные трансформаторы

Трансформаторы для усилителей проектируются по индивидуальному заказу и изготавливаются в собственном трансформаторном цехе. Выходные трансформаторы изготавливаются с использованием тороидальных магнитопроводов большого сечения с высокой магнитной проницаемостью, которые проходят предварительную пропитку в процессе производства. После этого начинается процесс намотки с использованием многослойной, секционированной и специально сконфигурированной обмотки. Эта тщательно продуманная конструкция обеспечивает оптимальные характеристики как на низких, так и на высоких частотах. После завершения намотки трансформаторы помещаются в металлические экранирующие кожухи для минимизации электромагнитных помех.

Индивидуальный силовой трансформатор

Как и выходные трансформаторы, силовые трансформаторы проектируются и изготавливаются по индивидуальному заказу в собственном трансформаторном цехе. Производят их с той же точностью и вниманием к деталям: тороидальные сердечники большого сечения с высокой магнитной проницаемостью также пропитываются, после чего следует процесс намотки. Параметры обмоток подбираются таким образом, чтобы избежать насыщения магнитопровода и обеспечить эффективную работу даже при высоких нагрузках. Важно отметить, что для наших силовых трансформаторов мы используем двойное электромагнитное экранирование. Кроме того, мы используем тот же эпоксидный компаунд, что и для заливки выходных трансформаторов, чтобы устранить механические вибрации и сопутствующие шумы.

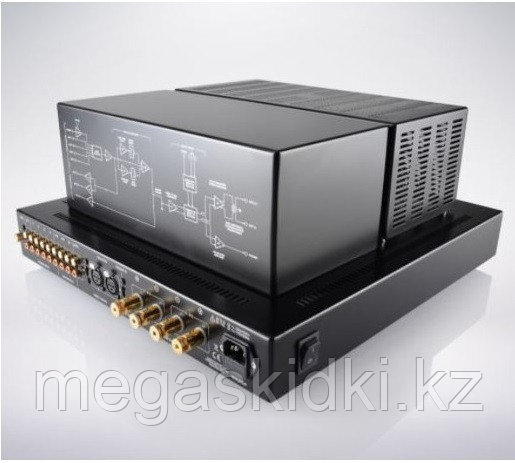

Усилитель оснастили модулем контроля и настройки BIAS на передней панели. Здесь же расположен поворотный селектор входов, энкодеры громкости и двухполосного темброблока. Классическая «ламповая» компоновка Qualiton X200 дополнена его блок-схемой, напечатанной на задней стенке корпуса.

Характеристики предусилителя

Аналоговый входной каскад с низким уровнем шума построен на основе широкополосной и прозрачной схемы и оснащен фонокорректором повышенной точности. Выходы линейного уровня и сабвуфера абсолютно необходимы в этой категории, эти порты расположены сзади. Audio Hungary также добавила настоящую особенность: встроенный параллельный эквалайзер студийного уровня. Этот тип инструментов в основном используется в качестве эффекта мастер-канала в студиях звукозаписи, чтобы добавить свежий воздух в микс, как последний штрих. Audio Hungary обнаружили, что этот эффект также может быть огромным подспорьем дома, так как он может вдохнуть новую жизнь в некоторые, не такие яркие записи.

Усилитель для наушников

Усилитель оснащён встроенным усилителем для наушников, разработанным для обеспечения абсолютно прозрачного звучания. Конструкция гарантирует, что он не окрашивает и не искажает детальную звуковую картину предусилителя. Он способен эффективно работать с широким диапазоном наушников, обеспечивая насыщенное и захватывающее звучание.

Qualiton X200 имеет последнюю версию системы автоматического управления смещением, представленную в P200 ранее.

Эта схема непрерывно отслеживает работу каждой лампы и соответствующим образом регулирует напряжение смещения, обеспечивая минимально возможный уровень шума выходного напряжения и гарантируя высочайшую степень линейности выходного каскада. Кроме того, она предотвращает насыщение чувствительных сердечников выходного трансформатора с высокой проницаемостью, точно выравнивая токи покоя мощных ламп. Кроме того, система смещения имеет встроенную функцию плавного пуска, которая предотвращает чрезмерное потребление лампами тока при запуске и устраняет щелчки и шумы. В результате после установки электронных ламп, входящих в комплект поставки, дополнительная регулировка не требуется; автоматическая система смещения берет на себя всю работу.

Выбор входа с релейным управлением

Усилитель оснащён семью аналоговыми входами: четырьмя небалансными линейными входами, одним небалансным входом MM Phono, одним балансным прямым входом и одним небалансным прямым входом. Переключение между этими входами осуществляется с помощью прецизионных маломощных сверхминиатюрных японских реле с позолоченными серебряными контактами со сверхнизким контактным сопротивлением. Светодиодные индикаторы состояния на передней панели отображают активные или неактивные входы.

Моторизованный регулятор громкости ALPS

Пассивные потенциометры ALPS японского производства с регулировкой громкости пользуются популярностью у аудиофилов благодаря высокому качеству, низкому уровню шума и плавности работы. Точная конструкция и высококачественные материалы обеспечивают превосходное качество звука, а минимальный электрический шум обеспечивает чистоту и точность аудиосигнала. Их конструкция обеспечивает плавную регулировку громкости, что критически важно для сохранения качества звучания. Эти потенциометры, известные своей долговечностью, обеспечивают надежную работу в течение длительного времени.

3-функциональный пульт дистанционного управления

Пульт дистанционного управления имеет чёрное матовое покрытие. Помимо базовых функций увеличения и уменьшения громкости, он также оснащен удобной функцией отключения звука.

Специальные компоненты

• Проверенные и отобранные электронные лампы

  Лампы усилителей мощности во всех наших усилителях собраны в подобранные квадро-лампы. Лампы предусилителя подобраны с учётом низкого уровня шума, симметрии и минимальных искажений.

• Позолоченные керамические трубчатые розетки

  Обеспечение надежности соединений.

• Позолоченные аудиоразъемы

  Повышение качества передачи сигнала.

• Пленочные конденсаторы

  Для достижения оптимальных характеристик в наших аудиосхемах мы используем исключительно пленочные конденсаторы.

• Керамические композиционные резисторы

  Эти резисторы размещаются в критических местах для повышения надежности.

• Долговечные, устойчивые к высоким температурам конденсаторы

  Используется в наших источниках питания для работы в сложных условиях.

Технические характеристики

Предусилитель

Прирост

+46 дБ (Phono)
+0 дБ (линия)

Макс. входной сигнал

40 милливольт (Phono)
8 вольт (линия)

Входное сопротивление

47 000 Ом || 120 пФ (Phono)
25 000 Ом || 10 пФ (Line)

Частотная характеристика

20 Гц - 20 кГц (-0,5 дБ, Phono)
4 Гц - 1 МГц (-3 дБ, Line)

Полное гармоническое искажение

< 0,03% (f = 10 кГц, Phono)
< 0,001% (f = 20 Гц - 20 кГц, Line)

Соотношение сигнал/шум

> 60 дБ ниже 1 В (Phono)
полоса пропускания 20 Гц - 22 кГц, без весового фильтра

> 90 дБ ниже 1 В (Line)
полоса пропускания 20 Гц - 22 кГц, без весового фильтра

Макс. отклонение от кривой RIAA

+/- 0,5 дБ

Усиление басов

+ 5,6 дБ в настройке эквалайзера I
+ 7,6 дБ в настройке эквалайзера II

Усиление высоких частот

+ 6 дБ в настройке эквалайзера I
+ 8 дБ в настройке эквалайзера II

Усилитель для наушников

Номинальная выходная мощность

2 x 0,3 Вт @ 32 Ом

Частотная характеристика

4 Гц – 1 МГц (-3 дБ)

Полное гармоническое искажение

< 0,008% (RL = 32 Ом, 0,125 Вт)

Соотношение сигнал/шум

> 95 дБ ниже номинальной выходной мощности при 32 Ом,
полоса пропускания 20 Гц - 22 кГц, без весового фильтра

> x дБ ниже номинальной выходной мощности
с A-взвешивающим фильтром

Прирост

-6 дБ дБ при 32 Ом

Усилитель мощности

Номинальная выходная мощность

2 x 100 Вт при 4–8 Ом

Выходное сопротивление нагрузки

4–8 Ом

Количество каналов

2

Частотная характеристика

5 Гц - 85 кГц (-3 дБ, 1 Вт)
27 Гц - 70 кГц (-3 дБ, 100 Вт)

Полное гармоническое искажение

< 1 % по всему спектру мощности,
от милливатт до номинальной мощности,
в диапазоне частот от 20 Гц до 20 кГц.

Номинальная пропускная способность мощности

20 Гц - 20 кГц

Соотношение сигнал/шум

> 100 дБ ниже номинальной выходной мощности,
полоса пропускания 20 Гц - 22 кГц, без весового фильтра

> x дБ ниже номинальной выходной мощности
с А-взвешивающим фильтром

Входная чувствительность
(для номинальной выходной мощности)

0,46 В Вход предусилителя
0,46 В Прямой вход Сбалансированный
2,25 милливольт Вход фонокорректора

Входное сопротивление

10 000 Ом Прямой вход Несимметричный
20 000 Ом Прямой вход Симметричный

Прирост

+35,5 дБ при 8 Ом

Общий

Количество входов

1 небалансный вход Phono IN,
4 небалансных линейных входа,
1 небалансный прямой вход,
1 балансный прямой вход

Количество выходов

1 несимметричный линейный выход,
1 несимметричный выход сабвуфера,
1 несимметричный выход эквалайзера,
1 несимметричный выход для наушников,
1 сбалансированный выход питания

Вакуумные трубки

2 x 12AX7
2 x 6922
4 x KT120 (KT150 / KT170 опционально)

Пульт дистанционного управления

Увеличение громкости Уменьшение
громкости Отключение
звука

Потребляемая мощность

200 Вт в режиме ожидания,
720 Вт макс.

Масса

23 кг

Размеры

Д 47,5 x Ш 43 x В 20 см

В коробке

• Интегральный усилитель Qualiton X200
• Пульт дистанционного управления
• 2 x 12AX7 электронные лампы
• 2 x 6922 электронных ламп
• 4 вакуумные лампы КТ120
• Стандартный сетевой кабель
• Гаечный ключ Torx TX10
• Пара перчаток
• Руководство пользователя
