Интегральный усилитель TECHNICS SU-G700M2EES Серебро

Интегральный усилитель Technics SU-G700M2, входит в серию Grand компонентов этой марки и является моделью референсного класса. Аппарат выполнен в металлическом корпусе на антирезонансном шасси, а его переднюю панель украшают шикарные стрелочные индикаторы уровня сигнала. Усилитель работает в D-классе, но использует при этом технологию адаптивной калибровки фазы в зависимости от нагрузки Load Adaptive Phase Calibration (LAPC).

Основные особенности TECHNICS SU-G700M2:

• Усилитель JENO Engine (устранение искажений и оптимизация формирования шума)
• LAPC (калибровка фазы в зависимости от нагрузки)
• Система питания Advanced Speed Silent Power Supply
• Трехсекционная конфигурация
• Вход PHONO с низким уровнем шума
• Усилитель для наушников класса АА

Усилитель JENO Engine (устранение искажений и оптимизация формирования шума)

Для точной передачи на динамики большого объема аудиоданных без потерь секция усилителя мощности SU-G700M2 использует полное цифровое усиление с применением JENO Engine, основанного на концепции референсных систем. Чтобы решить вопрос ухудшения качества звука из-за джиттера, создающего проблемы для обычных цифровых усилителей, SU-G700M2 оснащен оригинальной схемой его уменьшения во всем диапазоне слышимых частот. Кроме того, для преобразования ШИМ (широтно-импульсной модуляции) используется уникальная высокоточная схема преобразования ШИМ, что важно для качества звука. Благодаря оптимизации таких параметров, как скорость формирования шума, степень и число уровней квантований, а также нашему уникальному опыту, данные, содержащиеся в источниках звука с высоким разрешением, даже в широком динамическом диапазоне преобразуются в ШИМ-сигналы без потерь. Эти технологии обеспечивают воспроизведение естественного и тонко детализированного звука, позволяя воспринимать даже легкие музыкальные оттенки.

LAPC (калибровка фазы в зависимости от нагрузки)

Сопротивление динамика изменяется в зависимости от частоты, и для управления им требуется усилитель мощности, не зависящий от характеристик динамика. Однако обычные цифровые усилители подключаются к динамикам через фильтр низких частот в выходном каскаде, поэтому на них еще сильнее влияют характеристики импеданса динамика. И хотя благодаря использованию отрицательной обратной связи амплитудные характеристики обычных усилителей были улучшены, фазовые характеристики улучшить не удалось. Поэтому мы разработали алгоритм адаптивной оптимизации импеданса динамика, выполняющий коррекцию идеальной импульсной характеристики с помощью цифровой обработки сигнала путем измерения частотно-амплитудно-фазовых характеристик усилителя с подключенными динамиками. Новый метод позволяет сгладить частотные характеристики амплитуды и фазы и обеспечить богатую пространственную выразительность звучания, чего ранее не удавалось достичь с помощью усилителей.

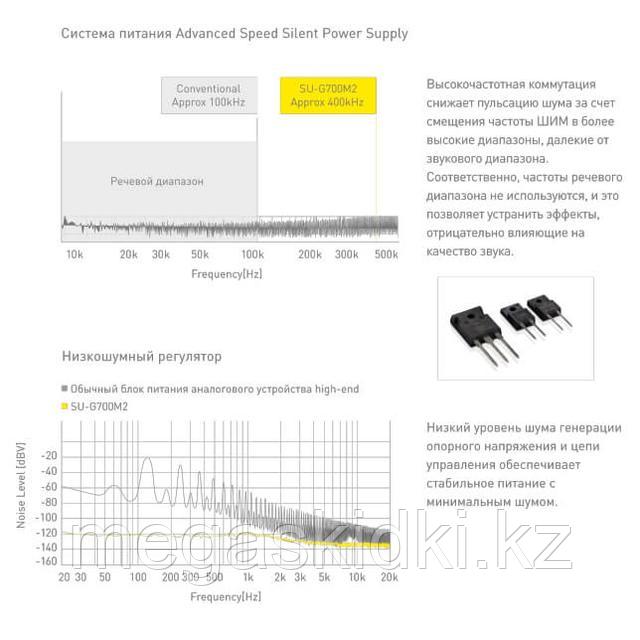

Система питания Advanced Speed Silent Power Supply

Технология питания, была использована для повышения мощности привода динамиков и ощущения энергии. Чтобы обеспечить стабильную подачу напряжения и тока и уменьшить негативное влияние модуляционного шума на качество звука, частота переключения была увеличена с обычного диапазона 100 кГц до диапазона 400 кГц. Для максимальной производительности высокоскоростной системы коммутационного питания устройство оснащено теми же полевыми транзисторами на базе арсенида галлия (GaN) и диодами Шоттки на базе карбида кремния (SiC SBD). Кроме того, на последней ступени размещается сверхнизкошумный регулятор. Таким образом происходит предотвращение ухудшения регулирования из-за фиксированной частоты ШИМ и блокирование примешивания шумовой составляющей в высокие частоты. В результате получается источник питания с низким уровнем шума и высокой производительностью, максимально повышающий производительность цифрового усилителя.

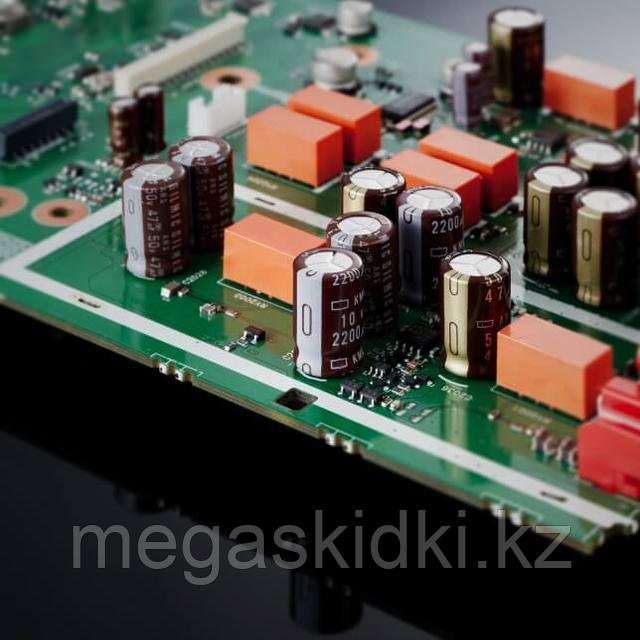

Трехсекционная конфигурация

В интегральных усилителях существует множество схем, в том числе, обрабатывающих микросигналы на входе и большой ток, такие как выходные цепи и цепи питания. В SU-G700M2 используется трехсекционная конструкция с перегородками, установленными между блоками схемы в соответствии с обрабатываемым уровнем сигнала. Это устраняет помехи между ними, тем самым достигается передача чистого звука. В дополнение к трехсекционной конструкции, SU-G700M2 оборудован шасси с двухслойной конструкцией из стальных пластин толщиной 1,2 мм и 2 мм, верхней панелью из стальной пластины толщиной 1,6 мм и алюминиевой передней панелью толщиной 7 мм для эффективного гашения вибрации.

Вход PHONO с низким уровнем шума

Теперь поддерживается вход PHONO MC. На входе PHONO обеспечивается низкий уровень шума за счет использования конфигурации дифференциального параллельного подключения низкошумового полевого транзистора первого каскада. Кроме того, четырехуровневая регулировка усиления позволяет выбрать наилучшее усиление в соответствии с выходной мощностью головки звукоснимателя. Это обеспечивает оптимальное воспроизведение высококачественных аналоговых записанных источников звука, адаптированных к среде пользователя.

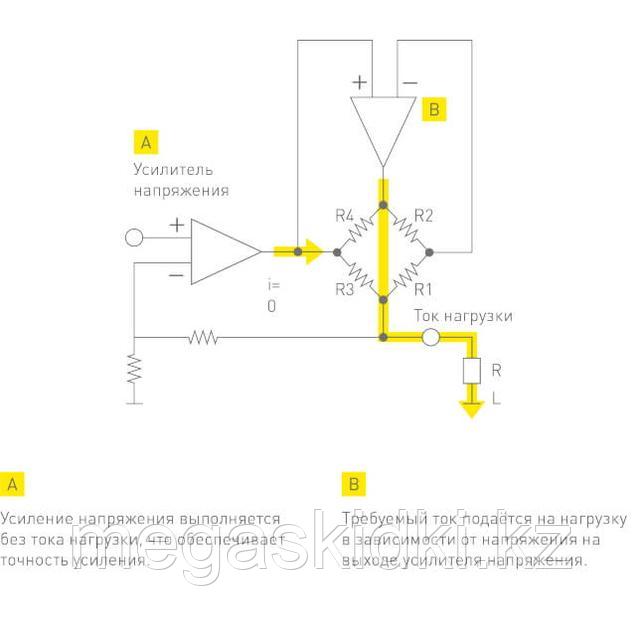

Усилитель для наушников класса АА

В SU-G700M2 используется усилитель для наушников класса AA с отдельными цепями для усиления аудиосигнала по напряжению и по току. Напряжение усиливается высококачественным операционным усилителем, ток операционным усилителем с высокой способностью подачи тока, а высококачественный ШИМ-сигнал с JENO Engine, преобразуется в аналоговый с высокой точностью, что позволяет идеально управлять динамиками наушников. Это позволяет воспроизводить музыку с низким уровнем искажений и широким диапазоном частот, независимо от характеристик импеданса наушников.

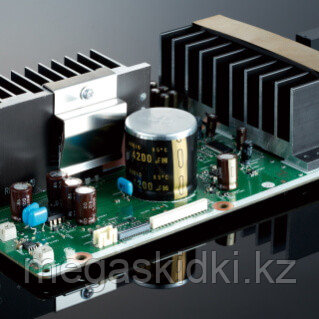

Эксклюзивный блочный конденсатор Technics

Блок питания усилителя оснащен эксклюзивным блочным электролитическим конденсатором Technics.

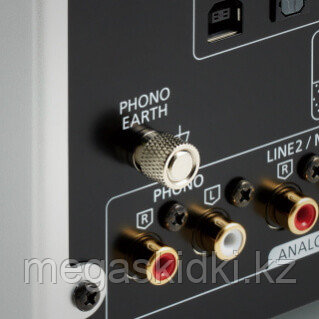

Большая клемма заземления

Большая клемма заземления вмещает толстый провод заземления большого диаметра.

Латунные клеммы динамиков

Винты, используемые для крепления проводов, передающих аудиосигналы на клеммы динамиков, изготовлены из немагнитной латуни.

Для поддержки аналоговых подключений в Technics SU-G700M2 установлены АЦП Burr-Brown PCM1804. Они обеспечивают обработку аналоговых сигналов с параметрами 24 бит/192 кГц, и, таким образом, сохраняются детализация и сбалансированность звука.

Характеристики Technics SU-G700M2

• Мощность 2 х 70 Вт (1 кГц, КНИ в 0,5%, 8 Ом, 20 кГц ФНЧ), 2 х 140 Вт (1 кГц, КНИ в 0,5%, 4 Ом, 20 кГц ФНЧ)
• Поддерживаемый импеданс нагрузки 4-16 Ом
• Частотная характеристика 5 Гц – 80 кГц (- 3 дБ, 8 Ом, линейный или цифровой вход), 20 Гц – 20 кГц (± 1 дБ, 8 Ом, MM/MC-фонокорректор)
• Входное напряжение/входной импеданс 200 мВ/22 кОм (линейный вход), 2,5 мВ/47 кОм (MM-фонокорректор), 300 мкВ/100 Ом (MC-фонокорректор)
• Технология JENO Engine (Jitter Elimination and Noise-shaping Optimization) устраняет джиттер и минимизирует шумы
• Система Optimally Activated Circuit System минимизирует помехи путем отключения неиспользуемых участков цепей
• MM/MC-фонокорректор оснащен селектором фазы, имеет низкий уровень шумов благодаря применению специальных FET-транзисторов в первом каскаде, имеется возможность выбора одного из четырех коэфф. усиления в соответствии с выходным напряжением картриджа
• Входы 2 линейных RCA (один из них совмещен со входом в секцию усилителя мощности Main In), вход MM/MC-фонокорректора (RCA), 2 оптических (до 24 бит/96 кГц), 2 коаксиальных (до 24 бит/192 кГц), асинхронный USB-порт (PCM до 32 бит/384 кГц, DSD до 11,2 МГц)
• Выходы 6,3 мм гнездо для наушников, линейный RCA, Pre Out (RCA)
• Прочая коммутация USB для обновления ПО, клемма для заземления, порт системной шины
• Блок питания оптимизированный импульсный (ШИМ)
• Потребляемая мощность 95 Вт, standby: 0,5 Вт
• Пульт ДУ есть
• Терминалы для АС 2 пары винтовых клемм
• Габариты (ШxВxГ) 430x148x428 мм
• Вес 12,6 кг
