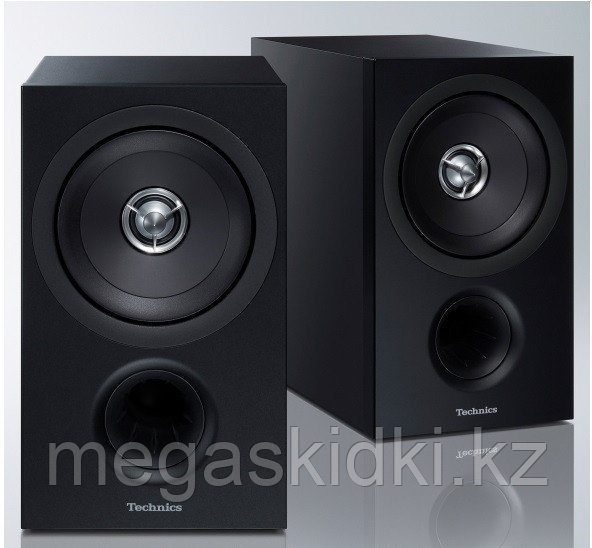

Полочная акустика TECHNICS SB-C600E-K Черный

Двухполосная полочная акустическая система Technics SB-C600E-K входит в линейку Premium и использует многие технические наработки, одолженные у напольной АС SB-G90M2. Модель можно назвать современной проекцией самого первого продукта, выпущенного под брендом Technics в 1965 году, — компактной полочной колонки EAB-1204.

Основные особенности TECHNICS SB-C600E-K:

• Коаксиальный драйвер Phase Precision Driver со 152 мм мидвуфером и твитером с алюминиевыми мембранами
• Сбалансированная система монтажа драйвера BDMA
• Внутренняя перегородка для крепления драйвера и повышения жесткости корпуса
• Порт фазоинвертора с минимальной турбулентностью воздушного потока

Главная особенность Technics SB-C600E-K состоит в применении коаксиального драйвера Phase Precision Driver, который включает в себя два соосно расположенных по отношению друг к другу излучателя — 152 мм СЧ/НЧ-динамик и интегрированный в его центр 25 мм купольный твитер. Такая конструкция максимально близка к точечному источнику звука, так как излучатели здесь идеально согласованы друг с другом по фазе, т.е. при такой конфигурации гарантируются минимальные фазовые сдвиги между разными по длине звуковыми волнами. Твитер оснащен фигурной "пулей" Linear Phase Plug, которая выполняет функции фазовыравнивателя, а также, согласно информации производителя, позволяет повысить разрешение и обеспечить широкую звуковую сцену. Купол твитера и диффузор СЧ/НЧ-излучателя выполнены из алюминия со специальным анодным покрытием (алюмит). Диффузор мидвуфера с гладкими ровными краями выполняет функции неглубокого волновода для твитера, обеспечивая минимальное количество отражений. В итоге удается получить сферическую волну с выровненными фронтами, а благодаря коаксиальной конструкции гарантируется четкая и точная локализация звуковых образов в пространстве.

Сбалансированная система монтажа Balanced Driver Mounting Architecture (BDMA) предусматривает оригинальный способ установки коаксиального драйвера, который крепится к внутренней перегородке корпуса, расположенной за фронтальной панелью. Такое техническое решение, по мнению компании Technics, позволяет решить проблемы, связанные с влиянием вибраций и резонансов, а внутренняя перегородка к тому же повышает жесткость корпуса. В процесс разработки и оптимизации BDMA использовался CAE — комплекс программных пакетов, предназначенный для решения различных инженерных задач (расчёты, анализ, симуляция физических процессов).

Отверстие фазоинвертора находится на лицевой панели Technics SB-C600E-K и имеет особую, тщательно рассчитанную геометрию, благодаря чему удается устранить турбулентность выходящего воздушного потока и избавиться от высокочастотного шума, характерного для обычных фазоинверторных портов. Фронтальная панель корпуса покрыта матовой краской, смешанной со специальным порошком для получения изящной матовой поверхности.

В кроссовере задействованы качественные комплектующие, среди которых — полипропиленовые конденсаторы, провода из OFС-меди и др. На тыльной стороне колонки находится пара винтовых клемм, изготовленных из латуни.

Динамик с точной передачей фазы

Для воспроизведения музыки с улучшенным пространственным звучанием требуется, чтобы звуковые волны, исходящие из колонок, правильным образом совпадали при достижении слушателя, независимо от его расположения. Концепция точечного источника звука - один из идеальных подходов к достижению этой цели.

Для применения точечного источника воспроизведения звука была адаптирована коаксиальная конфигурация, затем она была соединена со специально разработанной фазовыравнивающей "пулей", совмещающей фазы, и диафрагмой со свободным ходом для обеспечения минимального отражения звука. На выходе получается сферическая волна с выровненными волновыми фронтами излучаемого звука.

Двухполосный коаксиальный динамик SB-C600 обеспечивает четкую локализацию звуков передачи свободного, насыщенного эмоциями звучания, с сохранением концепции точечного источника и линейной фазы, которой компания Technics неустанно следует.

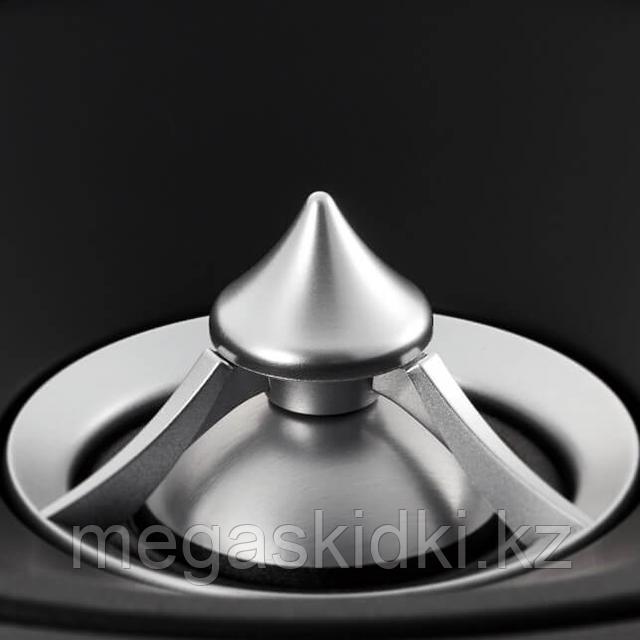

Фазовыравнивающая "пуля"

Фазовыравнивающая "пуля" оригинальной формы расположена на лицевой стороне диафрагмы твитера и обеспечивает воспроизведение звука с высоким разрешением и широкую звуковую сцену.

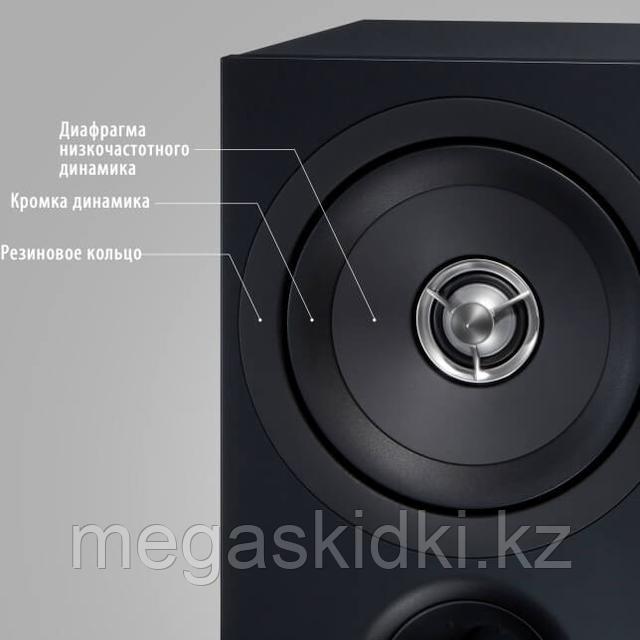

Диафрагма со свободным ходом

Когда звуковая волна встречает неровности на поверхностях, то создаются помехи, вызываемые неровностями поверхностей, что приводит к снижению частотных характеристик. Высокие частоты с их короткой длиной волны более подвержены ухудшению характеристик звука. Низкочастотная диафрагма вуфера в коаксиальном динамике имеет пологую форму со свободным ходом краев для уменьшения искажения отображаемых звуков, минимизируя возможные помехи исходящие от диафрагмы, в результате достигаются достигается прекрасные амплитудно-частотные и фазовые характеристики, а также широкая направленность. Такая конструкция обеспечивает широкую звуковую сцену и насыщенные средние и высокие частоты.

Порт со свободным ходом воздуха

Порт фазоинвертора обычной формы создает завихрения воздушного потока, вызывающие раздражающий высокочастотный шум. Technics использовала метод управления воздушным потоком, используемый для крыльев самолета, и спроектировала форму поперечного сечения порта, основываясь на анализе движения воздуха. Оптимально спроектированная форма порта не создает помех потоку воздуха в отверстии и обеспечивает высококачественное воспроизведение низких частот с минимальным уровнем шума и превосходным откликом.

Антирезонансная конструкция

Тщательно удаляет нежелательные или ненужные звуки и воспроизводит только необходимые с высоким отношением сигнал/шум. Технология “Сбалансированного размещения динамиков”, используемая в напольных колонках SB-G90M2 высочайшего класса, была оптимизирована для этой модели за счет использования компьютерного моделирования. Кроме того, перегородка для крепления динамиков, удерживающая их блоки на месте, была специально разработана для повышения жесткости всего корпуса.Сочетание этих факторов увеличивает преимущества конструкции крепления центра тяжести. Чтобы исключить ненужную вибрацию и шум были тщательно изучены жесткость и форма каждой детали, из которой состоит коаксиальный динамик.

Сбалансированное размещение динамиков

Для обеспечения звука с низким уровнем искажений в SB-C600 используется перегородка для крепления динамиков, созданная с использованием компьютерной системы моделирования путем оптимизации концепции дизайна SB-G90M2 с низким резонансом и высокой жесткостью. Перегородка для крепления динамика оригинальной формы позволяет контролировать концентрацию нагрузки. Она обеспечивает достаточное количество вентиляционных отверстий, обеспечивающих плавный поток звуков, излучаемых с тыльных сторон динамиков, и улучшение отклика при сохранении низкого резонанса и высокой жесткости. Кроме того, такая конструкция снижает вибрации всего корпуса и сводит к минимуму их воздействие на другое оборудование.

Передняя панель корпуса SB-C600 покрыта матовой краской, смешанной с порошком для получения красивой матовой поверхности.
